Jakie napięcie w sieci 3 fazowej? To pytanie staje się coraz bardziej istotne w kontekście nowoczesnych systemów zasilania. W sieci trójfazowej występują dwa kluczowe rodzaje napięcia: napięcie fazowe oraz napięcie międzyfazowe. Napięcie fazowe, które w większości krajów wynosi 230 V, to różnica potencjałów między przewodem fazowym a neutralnym. Z kolei napięcie międzyfazowe, najczęściej osiągające wartość 400 V, to różnica potencjałów między dwoma przewodami fazowymi.
Wartości te są istotne nie tylko dla zrozumienia działania sieci, ale także dla prawidłowego doboru urządzeń elektrycznych. Przesunięcie fazowe pomiędzy poszczególnymi fazami, wynoszące 120 stopni, powoduje, że napięcie międzyfazowe jest √3 razy większe od napięcia fazowego. W artykule omówimy różnice pomiędzy tymi rodzajami napięcia, standardy stosowane w różnych krajach oraz praktyczne zastosowania sieci trójfazowej.
Najważniejsze informacje:- W sieci trójfazowej występuje napięcie fazowe (230 V) i napięcie międzyfazowe (400 V).
- Napięcie międzyfazowe jest √3 razy większe od napięcia fazowego.
- Standardowe wartości napięcia mogą się różnić w zależności od kraju (np. 380 V, 480 V).
- Napięcie międzyfazowe jest kluczowe w przemyśle, zwłaszcza przy zasilaniu silników elektrycznych.
- W artykule przedstawione zostaną także praktyczne zastosowania oraz korzyści wynikające z użycia sieci trójfazowej.
Zrozumienie napięcia w sieci 3 fazowej i jego znaczenie

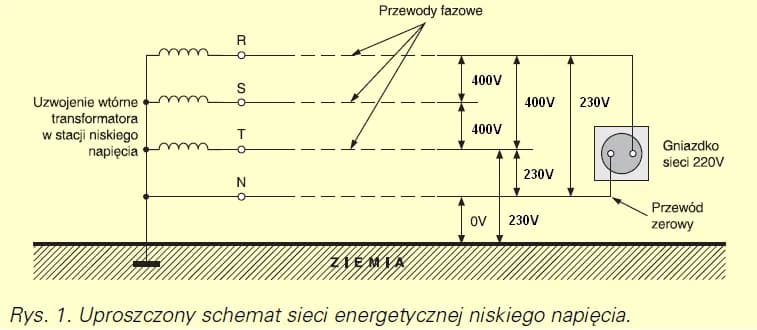

W sieci trójfazowej występują dwa główne rodzaje napięcia: napięcie fazowe i napięcie międzyfazowe. Napięcie fazowe to różnica potencjałów między przewodem fazowym a neutralnym, a w większości krajów na świecie wynosi ono 230 V. Z kolei napięcie międzyfazowe, które zazwyczaj osiąga wartość 400 V, to różnica potencjałów między dwoma przewodami fazowymi. Zrozumienie tych dwóch rodzajów napięcia jest kluczowe dla prawidłowego funkcjonowania systemów elektrycznych oraz dla doboru odpowiednich urządzeń.

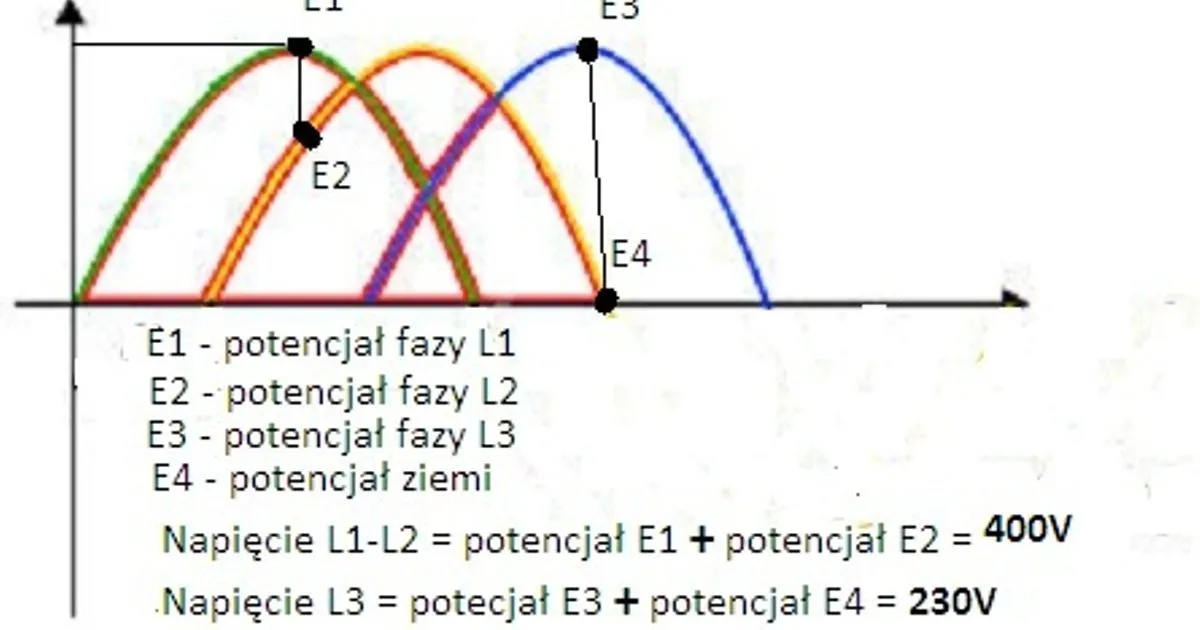

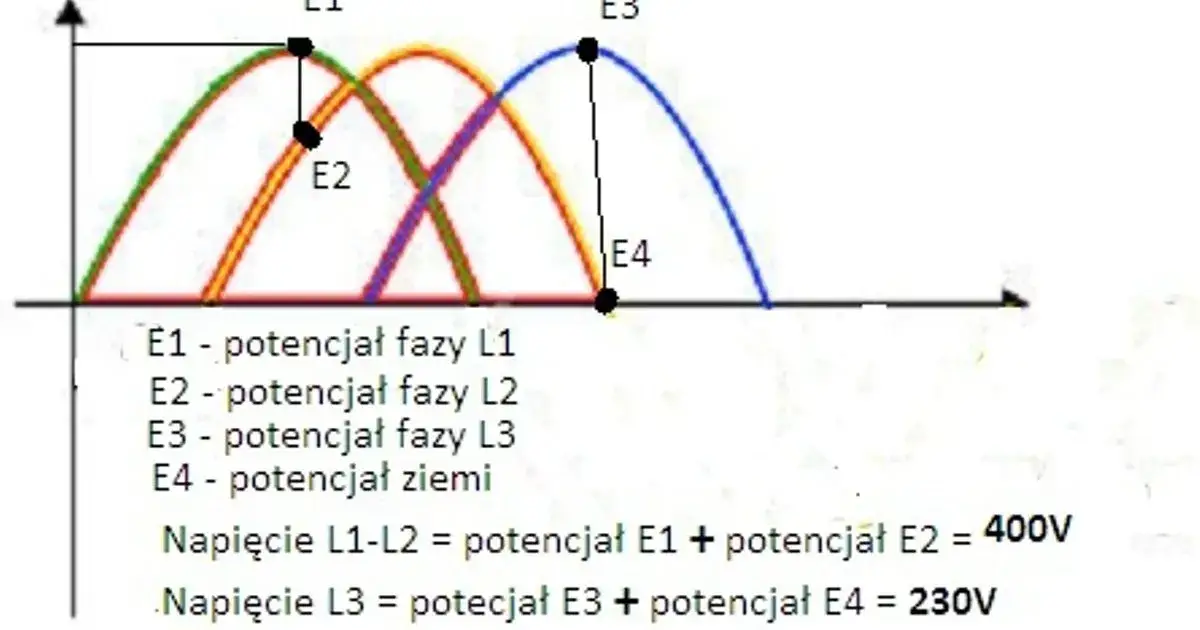

Wartość napięcia międzyfazowego jest √3 razy większa od napięcia fazowego, co wynika z przesunięcia fazowego między poszczególnymi fazami o 120 stopni. Oznacza to, że jeśli napięcie fazowe wynosi 230 V, napięcie międzyfazowe będzie wynosiło około 400 V. W praktyce, znajomość tych wartości jest niezbędna w przemyśle, gdzie napięcie międzyfazowe jest wykorzystywane do zasilania silników elektrycznych oraz innych urządzeń wymagających większej mocy.
Napięcie fazowe a napięcie międzyfazowe: Kluczowe różnice
Napięcie fazowe i napięcie międzyfazowe różnią się nie tylko wartościami, ale także sposobem ich pomiaru i zastosowaniem. Napięcie fazowe odnosi się do potencjału elektrycznego w odniesieniu do przewodu neutralnego, podczas gdy napięcie międzyfazowe mierzy różnicę potencjałów między dwoma przewodami fazowymi. W rzeczywistości, napięcie międzyfazowe jest bardziej powszechnie stosowane w aplikacjach przemysłowych, gdzie wymagana jest większa moc.
| Rodzaj napięcia | Wartość (V) | Opis |
| Napięcie fazowe | 230 | Różnica potencjałów między przewodem fazowym a neutralnym |
| Napięcie międzyfazowe | 400 | Różnica potencjałów między dwoma przewodami fazowymi |
Jak oblicza się napięcia w sieci trójfazowej? Praktyczne podejście
Obliczanie napięć w sieci trójfazowej jest kluczowe dla prawidłowego projektowania i eksploatacji systemów elektrycznych. Istnieją różne metody, które pozwalają na określenie napięcia fazowego oraz napięcia międzyfazowego. Najczęściej stosowane wzory to: dla napięcia fazowego, które wynosi 230 V w typowej sieci, oraz dla napięcia międzyfazowego, które można obliczyć jako √3 razy napięcie fazowe, co daje 400 V. Te obliczenia są niezbędne, aby upewnić się, że urządzenia są odpowiednio zasilane.
Przykładem może być obliczenie napięcia w systemie trójfazowym, gdzie mamy do czynienia z trzema przewodami fazowymi. Gdy napięcie fazowe wynosi 230 V, napięcie międzyfazowe obliczamy jako: U_L = √3 × U_P. W tym przypadku, napięcie międzyfazowe wyniesie około 400 V. Takie obliczenia są istotne w przemyśle, gdzie precyzyjne wartości napięcia są kluczowe dla działania maszyn elektrycznych.
Najczęściej spotykane wartości napięcia w Europie
W Europie standardowe napięcia w sieciach trójfazowych są dobrze określone i różnią się w zależności od kraju. Najczęściej spotykanym napięciem fazowym jest 230 V, co jest zgodne z normą europejską. Napięcie międzyfazowe w większości krajów wynosi 400 V, co jest powszechnie stosowane w przemyśle oraz w zasilaniu urządzeń elektrycznych. Wartości te są kluczowe dla zapewnienia efektywności i bezpieczeństwa w systemach zasilania.
Oprócz standardowych wartości, w niektórych krajach mogą występować inne napięcia, takie jak 380 V w niektórych regionach lub 480 V w specyficznych zastosowaniach przemysłowych. Wiedza na temat tych napięć jest niezbędna dla inżynierów i techników zajmujących się projektowaniem oraz eksploatacją systemów elektrycznych.
- Polska: 400/230 V
- Niemcy: 400/230 V
- Francja: 400/230 V
- Wielka Brytania: 400/230 V (z różnicą w systemie TN-C-S)
- Hiszpania: 400/230 V
Napięcia w sieciach trójfazowych w Ameryce Północnej
W Ameryce Północnej standardowe napięcia w sieciach trójfazowych różnią się od tych w Europie. Najczęściej spotykanym napięciem międzyfazowym jest 480 V, a napięcie fazowe wynosi zazwyczaj 277 V. Taki system jest powszechnie stosowany w przemyśle, zwłaszcza w dużych zakładach produkcyjnych, gdzie wymagana jest większa moc. W niektórych regionach mogą występować również inne wartości, takie jak 208 V w mniejszych instalacjach.
Warto zauważyć, że różnice te mogą mieć wpływ na dobór urządzeń i systemów zasilania, dlatego znajomość lokalnych standardów napięcia jest kluczowa dla inżynierów i techników pracujących w branży elektrycznej.
Praktyczne zastosowania napięcia w sieci 3 fazowej
Napięcie w sieci trójfazowej odgrywa kluczową rolę w wielu zastosowaniach przemysłowych. Dzięki swojej strukturze, umożliwia efektywne zasilanie urządzeń wymagających dużej mocy, takich jak silniki elektryczne, transformatory czy urządzenia grzewcze. W porównaniu do napięcia jednofazowego, sieci trójfazowe oferują lepszą stabilność i mniejsze straty energii, co czyni je bardziej opłacalnymi w dłuższej perspektywie.
W wielu branżach, takich jak przemysł produkcyjny, budowlany czy transportowy, napięcia w systemie 3 fazowym są powszechnie wykorzystywane do zasilania maszyn i urządzeń. Na przykład, w przemyśle motoryzacyjnym, silniki trójfazowe są preferowane ze względu na ich większą efektywność i mniejsze wibracje. Takie rozwiązania przyczyniają się do zwiększenia wydajności produkcji oraz redukcji kosztów operacyjnych.
Wykorzystanie napięcia w przemyśle i zasilaniu urządzeń
Przykłady zastosowań napięcia trójfazowego można znaleźć w różnych sektorach przemysłowych. W przemyśle chemicznym, napięcie fazowe i międzyfazowe są wykorzystywane do zasilania pomp, wentylatorów i maszyn mieszających. W zakładach produkcyjnych, silniki trójfazowe napędzają taśmy transportowe oraz maszyny CNC, co pozwala na automatyzację procesów. Dodatkowo, w budynkach komercyjnych, napięcie trójfazowe jest stosowane do zasilania systemów klimatyzacyjnych i ogrzewania, co zwiększa komfort użytkowników.
Jakie korzyści płyną z użycia sieci trójfazowej?
Wykorzystanie sieci trójfazowej przynosi wiele korzyści w porównaniu do systemów jednofazowych. Przede wszystkim, trójfazowe napięcia pozwalają na bardziej efektywne zasilanie dużych urządzeń, co przekłada się na niższe koszty eksploatacji. Dzięki równomiernemu rozłożeniu obciążenia na trzy fazy, urządzenia pracują stabilniej, co zmniejsza ryzyko awarii i wydłuża ich żywotność.
Przykładem zastosowania trójfazowego zasilania są silniki elektryczne, które w porównaniu do ich jednofazowych odpowiedników, oferują lepszą wydajność i większy moment obrotowy. W przemyśle, gdzie wymagane są duże moce, trójfazowe systemy zasilania są standardem, co pozwala na efektywniejsze wykorzystanie energii. Dodatkowo, w zastosowaniach takich jak klimatyzacja czy ogrzewanie, napięcia w systemie 3 fazowym umożliwiają lepszą kontrolę i regulację, co zwiększa komfort użytkowników.
Czytaj więcej: Jak sprawdzić męża w sieci i uniknąć zdrady w związku
Nowe technologie w zasilaniu trójfazowym i ich przyszłość
W miarę jak przemysł i technologia rozwijają się, nowe innowacje w zasilaniu trójfazowym stają się coraz bardziej powszechne. Wprowadzenie systemów zasilania opartych na inteligentnych sieciach energetycznych (smart grids) pozwala na lepszą kontrolę nad zużyciem energii oraz optymalizację procesów produkcyjnych. Dzięki zastosowaniu zaawansowanych czujników i technologii IoT, możliwe jest monitorowanie i zarządzanie obciążeniem w czasie rzeczywistym, co przyczynia się do zwiększenia efektywności energetycznej.
Przyszłość zasilania trójfazowego może także obejmować integrację z odnawialnymi źródłami energii, takimi jak panele słoneczne czy turbiny wiatrowe. Systemy te mogą być projektowane tak, aby automatycznie dostosowywały się do zmieniających się warunków pogodowych, co pozwoli na jeszcze lepsze wykorzystanie dostępnych zasobów. Taka elastyczność z pewnością przyczyni się do dalszego rozwoju systemów trójfazowych, czyniąc je bardziej zrównoważonymi i odpornymi na zmiany w zapotrzebowaniu na energię.
